Hochfrequenzklopfer + Kolbenvibrator

FPK-40, FPK-55 and VTP-25

Kolbenvibratoren und Hochfrequenzklopfer der FPK- Serie

FPK-40 und FPK-55

Die Findeva Kolbenvibratoren & Hochfrequenzklopfer der FPK- Serie benötigen keine Schmierung mit Öl oder Wasser über die Druckluft. Sie erzeugen eine lineare Vibration mit einem großen Vibrationsfrequenz- und Amplitudenbereich, regelbar durch den Luftdruck. Serienmäßig werden für den optionalen Einsatz in der Fußplatte des Vibrators je eine weiche und harte Schlagplatte mitgeliefert. Hierdurch wird aus dem Sinusschwinger ein weich- bzw. hartschlagender hochfrequenter Klopfer. Die Geräte vereinigen somit die Vorteile hochfrequenter Vibratoren zur Fluidisierung von Pulvern etc. mit den Eigenschaften von Klopfern - eine Lösung für besonders problematische sowie anhaftende Produkte. Bei Lieferung ist die harte Schlagplatte bereits eingesetzt.

Das Gehäuse ist aus einer gehärteten und beschichteten Aluminiumdruckgusslegierung hergestellt. Es ist chemisch resistent, um einen Einsatz in der Nahrungsmittel- und Pharmaindustrie zu gewährleisten. Das Gewichts- / Kraftverhältnis der Einheiten macht den Einsatz besonders effizient. Geringes Gewicht, kompakte Bauart und leiser Lauf zeichnen diese Vibratoren aus. Die FPK- Kolbenvibratoren & Hochfrequenzklopfer sind leicht zu installieren und für eine lange Lebenszeit entwickelt. Der Wartungsbedarf ist minimal.

EX-Schutz-Ausführung Ex II 2 G / D c T6 T85°C ist optional lieferbar.

pneumatischer Vibrator bzw. Hochfrequenz-Klopfer VTP-25

VTP-25

Der pneumatische Vibrator bzw. Hochfrequenz-Klopfer VTP-25 ist ein vielseitig verwendbarer Vibrator mit doppelter Funktion. Der VTP-25 kann auf einfache Weise von einem Kolbenvibrator, der eine sinusförmige Schwingung abgibt und mit Luftpolster gebremst wird, in einen mit hoher Frequenz arbeitenden Klopfer umgewandelt werden.

Der VTP-25 wird mit einer eingebauten Prallscheibe (Urethane Pad) als Klopfer geliefert. Um den VTP-25 als Vibrator zu benutzen, die 4 Imbusschrauben der Fußplatte lösen und die Scheibe entfernen. Anschließend die Fußplatte wieder festschrauben.

Der Aluminiumkörper ist beständig gegen Korrosion beschichtet. Der Deckel und die Grundplatte sind aus eloxiertem Aluminium und der Kolben aus Edelstahl.

VTP-25 sind auch lieferbar entsprechend ATEX Ex II 2 G & D Zone 1, 2, 21, 22.

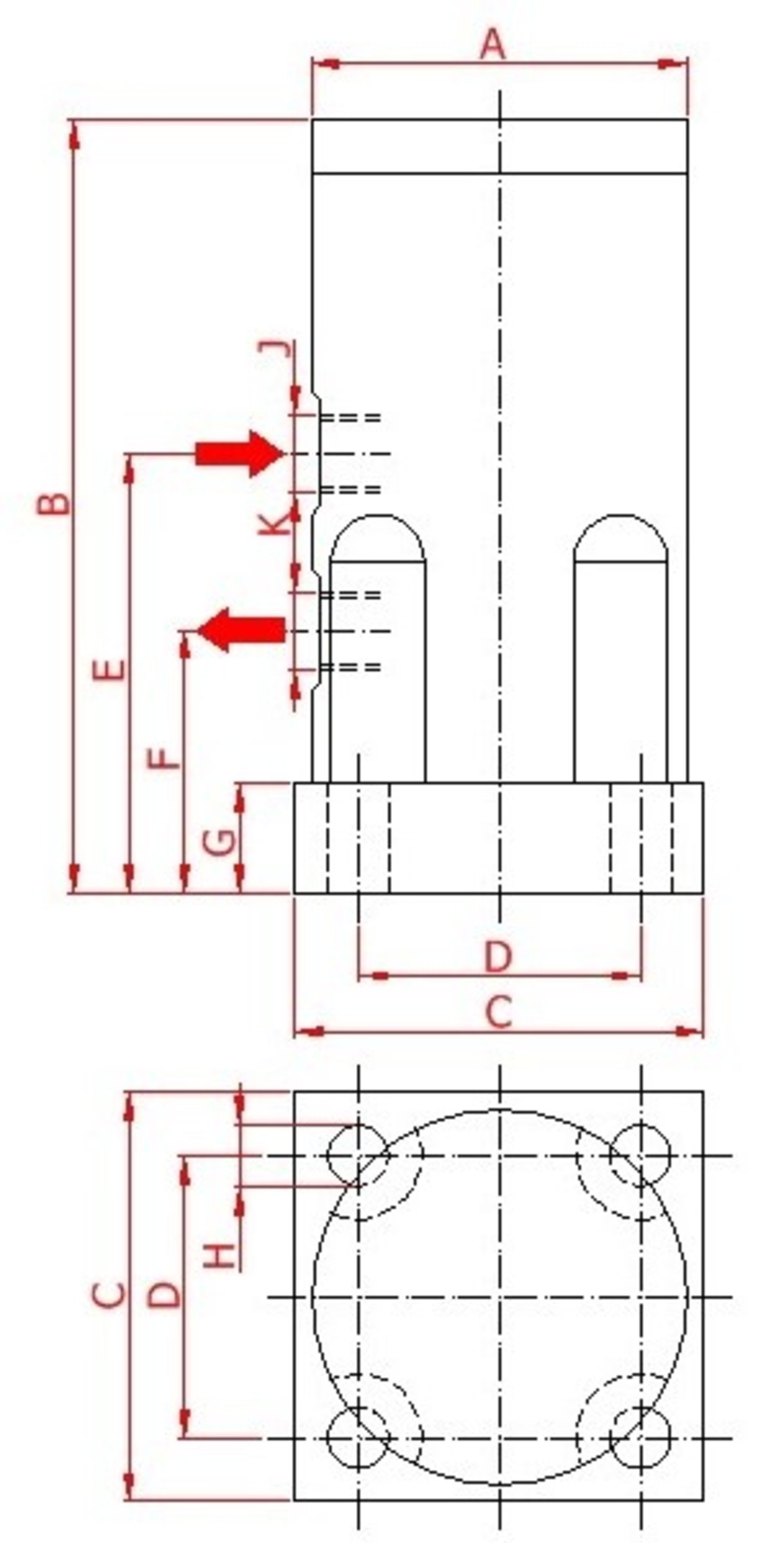

Konstruktion FPK

Maße FPK

Gerät	A mm	B mm	C mm	D mm	E mm	F mm	G mm	H mm	J	K	Gew. kg
FPK-40	68	140	74	51	80	48	20	11	1/4"	1/4"	1,68
FPK-55	94	191	104	78	111	60	25	13	3/8"	3/8"	2,50

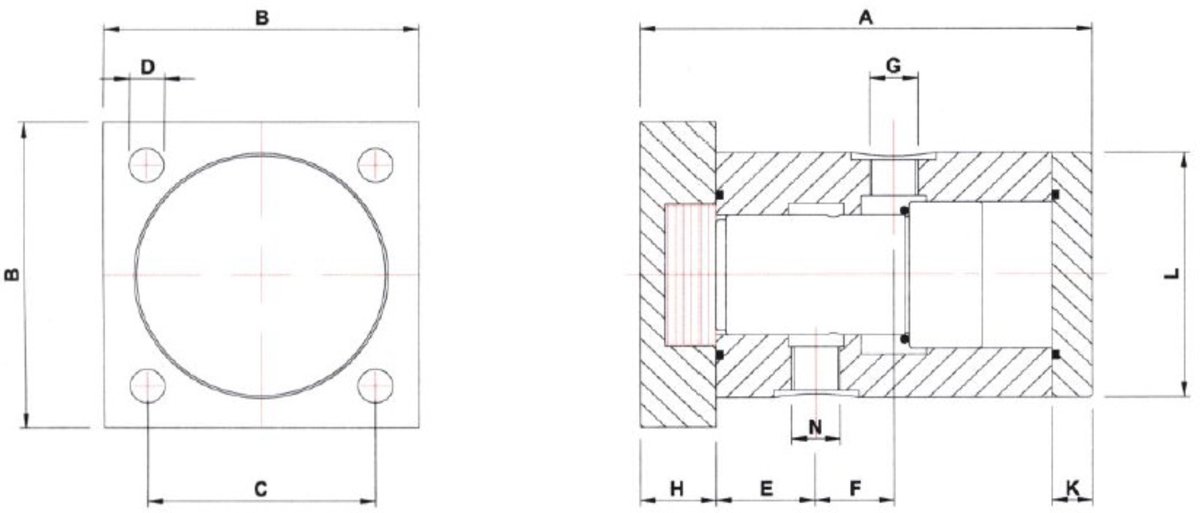

Konstruktion VFP

Maße VFP

Gerät

A
mm

B
mm

C
mm

D
mm

E
mm

F
mm

H
mm

K
mm

L
mm

Gew.
kg

VTP-25

63,5

6,5

15,5

1/8"

0,635

Leistung:

Gerät	Frequenz / min-1			Kraft / N			Luftverbrauch / l/min
VTP-25	2 bar	4 bar	6 bar	2 bar	4 bar	6 bar	2 bar	4 bar	6 bar
ohne Prallplatte (schwingend)	2600	3200	3800	164	260	18	56	122	85
mit Prallplatte (klopfend)**	4780	6900	8380	130	310	500	25	72	160

Gerät	Frequenz / min-1			Kraft / N			Luftverbrauch / l/min
FPK-40	2 bar	4 bar	6 bar	2 bar	4 bar	6 bar	2 bar	4 bar	6 bar
ohne Prallplatte (schwingend)	2100	2400	2600	195	455	730	93	150	225
mit weicher Prallplatte (klopfend)*	2800	3900	4600	3290	10410	15030	100	195	360
mit harter Prallplatte (klopfend)**	2800	3900	4600	7240	14990	22750	100	195	360

Gerät	Frequenz / min-1			Kraft / N			Luftverbrauch / l/min
FPK-55	2 bar	4 bar	6 bar	2 bar	4 bar	6 bar	2 bar	4 bar	6 bar
ohne Prallplatte (schwingend)	1350	1750	2050	510	1165	1985	162	360	470
mit weicher Prallplatte (klopfend)*	2200	3400	4300	5430	21310	36570	230	380	500
mit harter Prallplatte (klopfend)**	2200	3400	4300	17570	36960	56350	230	380	500

* wird Standard mitgeliefert
** wird Standard mitgeliefert und montiert

Frequenz und Kraft nehmen auf weniger steifen Unterlagen ab. Wir behalten uns das Recht vor, Spezifikationen oder Produkte ohne Ankündigung oder Verpflichtung zu verbessern, abzuändern oder zurückzunehmen.

Download:

Maßskizzen und techn. Daten als pdf - Datei
