Rollenvibrator (heavy duty)
DAR - Serie (DAR-2 bis DAR-7)
Geräuschpegel: 75 bis 100 dBA

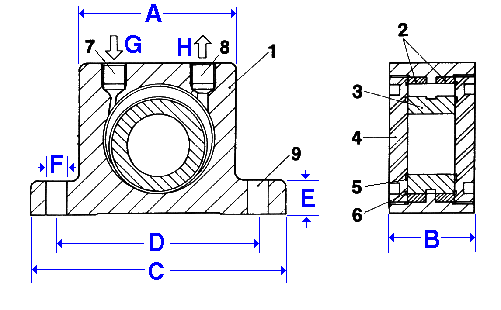

Konstruktion der Rollenvibratoren (R-Serie):
1 - Gehäuse aus fließgepresster Aluminium-Legierung
2 - Hochelastische Stahlführungen
3 - Gegossene Stahlrolle
4 - Spezielle Bronze-Endplatten
5 - Schmierölrinnen
6 - Schmutzrinnen
7 - Luftzufuhrdüsen
8 - Luftauslass
9 - Basis-Montagelöcher
Maße:
| A | B | C | D | E | F | G/H | Gewicht |
Modell | mm | mm | mm | mm | mm | mm | BSP Gew. | kg |
DAR-2 | 50 | 30 | 86 | 68 | 12 | 7 | 1/8" | 0.370 |
DAR-3 | 65 | 36 | 113 | 90 | 16 | 9 | 1/4" | 0.760 |
DAR-4 | 80 | 40 | 128 | 102 | 16 | 11 | 1/4" | 1.270 |
DAR-5 | 100 | 52 | 160 | 130 | 20 | 13 | 3/8" | 2.450 |
DAR-6 | 120 | 62 | 194 | 152 | 24 | 17 | 3/8" | 4.700 |
DAR-7 | 120 | 77 | 194 | 152 | 24 | 17 | 3/8" | 5.700 |
Leistung der Rollenvibratoren (R-Serie):
| Frequenz | Fliehkraft* | Luftverbrauch / Minute | ||||||
Modell | 2 Bar | 4 Bar | 6 Bar | 2 Bar | 4 Bar | 6 Bar | 2 Bar | 4 bar | 6 Bar |
DAR-2 | 36.0 | 38.0 | 38.0 | 2.220 | 3.380 | 4.090 | 70 | 140 | 200 |
DAR-3 | 27.0 | 32.0 | 32.0 | 2.720 | 4.560 | 6.050 | 100 | 200 | 300 |
DAR-4 | 18.0 | 22.50 | 25.0 | 2.360 | 4.610 | 6.690 | 120 | 250 | 360 |
DAR-5 | 9.5 | 15.0 | 16.5 | 1.680 | 4.640 | 7.200 | 130 | 270 | 390 |
DAR-6 | 7.8 | 10.0 | 12.0 | 4.370 | 6.860 | 10.300 | 170 | 320 | 470 |
DAR-7 | 8.0 | 9.8 | 11.5 | 5.870 | 9.500 | 12.000 | 180 | 350 | 500 |
* Die technischen Daten wurden mit einem Kistler 3-Achsen Dynamometer gemessen. Die Versuche wurden auf einem massiven Labor-Testblock durchgeführt und mit einem Kistler-Kontroll-Monitor (COMO) angezeigt. Frequenz und Kraft nehmen auf weniger steifen Unterlagen ab. Wir behalten uns das Recht vor, Spezifikationen oder Produkte ohne Ankündigung oder Verpflichtung zu verbessern, abzuändern oder zurückzunehmen.
