Kugelvibrator K - Serie (K-8 bis K-36)

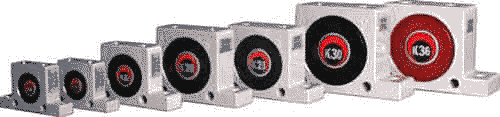

Aldak Kugelvibrator in verschiedenen Ausführungen

Geräuschpegel: 75 bis 95 dBA

Konstruktion der Kugelvibratoren:

Kugelvibrator K-Serie

1 - Gehäuse aus fließgepresster Aluminium-Legierung
2 - Gehärtete Führungen aus Stahl-Legierung
3 - Nylon-Endplatten
4 - Gehärtete Kugel
5 - Luftzufuhr
6 - Luftauslass
7 - Basis-Montagelöcher
8 - Seitliche Montagelöcher

Maße:

Kugelvibrator K-Serie



A

B

C

D

E

F

G

H

Gewicht

Modell

mm

mm

mm

mm

mm

mm

mm

BSP
Gew.

kg

K-8
K-10

50

20

86

68

12

7

40

1/4"

0.130

K-13
K-16

65

24
27

113

90

16

9

50

1/4"

0.260
0.300

K-20
K-25

80

33
38

128

104

16

9

60

1/4"

0.530
0.630

K-30
K-36

100

44
50

160

130

20

11

80

3/8"

1.130
1.340

Leistung der Kugelvibratoren



Frequenz
min-1 x 1000

Fliehkraft*

Luftverbrauch / Minute

Modell

2 Bar
29 PSI

4 Bar
58 PSI

6 Bar
87 PSI

2 Bar
N

4 Bar
N

6 Bar
N

2 Bar
Ltr.

4 Bar
Ltr.

6 Bar
Ltr.

K-8
K-10

25.5
22.5

31.0
28.0

35.0
34.0

130
250

260
470

360
710

83
92

145
150

195
200

K-13
K-16

15.0
13.0

18.5
17.0

22.5
19.5

320
450

550
800

870
1.100

94
122

158
200

225
280

K-20
K-25

10.5
9.2

14.5
12.2

16.5
14.0

720
930

1.220
1.570

1.720
2.050

130
160

230
290

340
425

K-30
K-36

7.8
7.3

9.7
9.0

12.5
10.0

1.510
2.060

2.470
3.150

3.210
4.050

215
260

375
475

570
675

* Die technischen Daten wurden mit einem Kistler 3-Achsen Dynamometer gemessen. Die Versuche wurden auf einem massiven Labor-Testblock durchgeführt und mit einem Kistler-Kontroll-Monitor (COMO) angezeigt. Frequenz und Kraft nehmen auf weniger steifen Unterlagen ab. Wir behalten uns das Recht vor, Spezifikationen oder Produkte ohne Ankündigung oder Verpflichtung zu verbessern, abzuändern oder zurückzunehmen.
